IEA离子式接地系统是一种降阻效果优异、性能稳定、免维护、主动式、寿命长的接地系统。适合使用于各种有较高接地需求的场合。例如半导体厂房、实验室、学校机关、铁路系统、电力系统、通信系统、石化系统或其他基础建设及建筑工程等。IEA离子式接地系统符合UL标准，并被列入《建筑物电子信息系统防雷科技》、《建筑物防雷设施安装》、《数字通信微波站国家标准设计》、《铁路数字微波通信工程设计规范》等多项国家标准与规范。
产品说明
我司IE系列离子接地极是一款可高效降低土壤电阻率的接地产品。产品采用99.9%纯紫铜，确保高导电性与使用寿命。内部的缓释离子化合物能够强力吸附水分，并配合长效，降阻，防腐功能强，耐高压冲击的复合材料-GAF降阻剂，通过潮解作用，将电解离子释放到降阻剂再进一步渗透到土壤中，大幅降低周围土壤的电阻率，有效增强雷电导通释放能力，完整发挥接地系统的保护作用。 施工完成后，短时间内即可达到持续稳定状态；可适用于各种高阻土壤环境，例如沙土或永冻土，遇到深钻孔困难时，也可使用L型产品水平安装于浅沟中。我司IE离子式接地极具备UL认证，从原材来料、生产加工、质检、包装、出货等各项流程确保产品的安全与性能。
产品特点
- 具备UL认证。

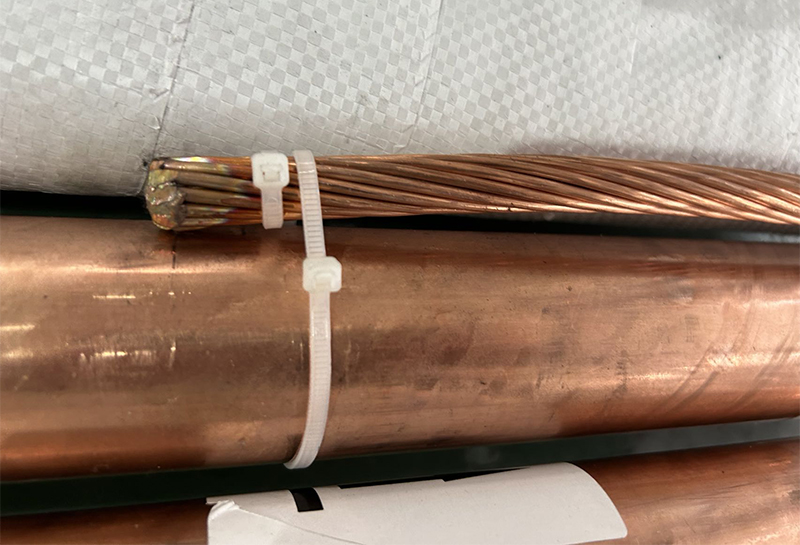

- 纯紫铜管，确保高导电性与使用寿命。
- 通过内部填充材料的离子释放效应，改善外部土壤的接触环境及阻值。
- 内填料具吸水、放水功能，可长时间达到平衡保湿状态。
- 产品保固30年，无需再填充，易于维护，防腐效果好。
- GAF降阻剂，低电阻，高效吸水保湿。
- GAF降阻剂材质均匀细致，具有改善周围土壤环境的功能。
- GAF降阻剂原料为天然矿土及无毒性的导电物质，不会破坏环境。
- 安装团队具多年施工经验，工艺成熟。
|
IEA离子式接地极 |
产品型号 |
直径 mm |
壁厚 mm |
长度 |
材质 |
|
离子式接地极 Ionic Earthing Array （I型） |
IE-5020 |
50 | 2.0 |
2.5米，3米，可串接。长度可订制。 |
紫铜 |
|
离子式接地极 Ionic Earthing Array （L型） |
IEL-5020 |
50 | 2.0 |
紫铜 |
|

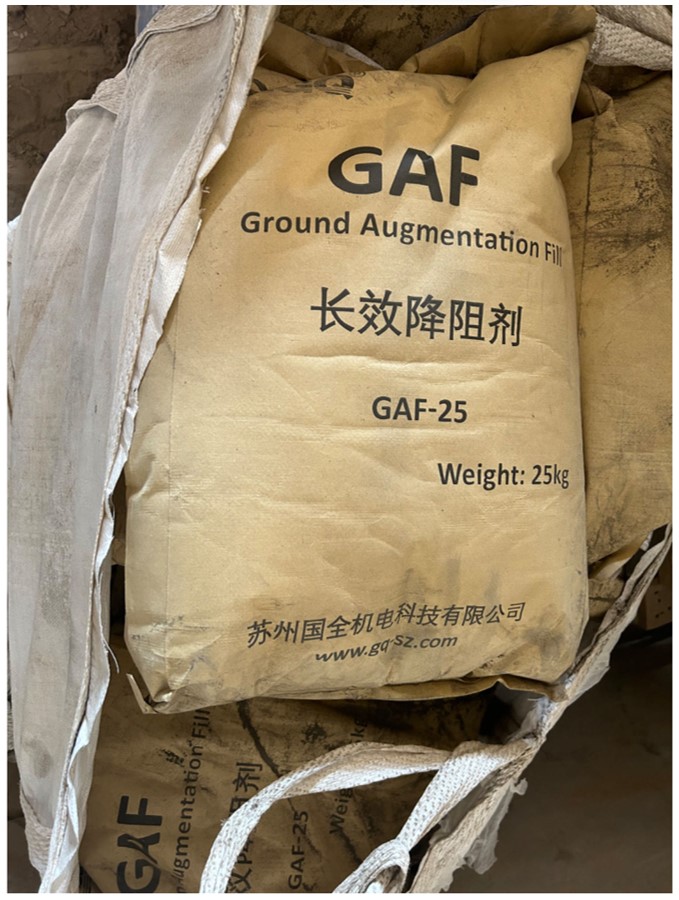

长效降阻剂 |
产品型号 |
包装 |
|
降阻剂 Ground Augmentation Fill |
GAF-25 |
25kg |
产品规范
- 离子接地极直径为5cm，标准长度为3米，壁厚≥2.0mm。
- 铜管内含低溶解型矿物质缓释剂，安全、环保，为免再填充型。
- 为确保离子接地极品质与安全性，须具备UL认证。
- 为确保离子式接地极为正品，需简附认证证明，产品合格书及官网，供甲方确认。
安装步骤
- 采用铣孔机，于指定位置钻孔，直径15cm，深度比接地极长度多约80cm。
- 倒入与水均匀混合之降阻剂GAF-25，高度约50cm。
- 将离子式接地极IE5020垂直放入，上下提放，使之充分接触降阻剂
- 将导线引出至合适位置，
- 将与水均匀混合之降阻剂填满空隙，并用细土填至与地面相平，洒水夯实。
国全离子式接地极 VS传统接地
|
项目 |
GQ国全离子式接地系统 |
传统独立接地 |
|
材质 |
含铜量99.9%紫铜管。壁厚2.0mm |
镀锌角钢、圆钢或镀铜棒 |
|
产品效能 |
|
|
|
使用寿命 |
|
|
|
后续维护 |
保固30年，免维护。 国全离子式接地极具备UL认证，从原材来料、生产加工、质检 包装、出货等各项流程确保产品的安全与性能。 |
由于导体埋在地下，其腐蚀损坏的情况基本无法提前发现。而导体一旦腐蚀断开，则接地系统整体失效，如该接地系统用于工作接地或保护接地，则会对电力系统及运维人员的生命安全造成严重威胁，如其用于防静电接地，则会对设备及仪器产生很大的影响，造成严重的经济损失。 |
|
场地占用 |
离子式接地极由于其“主动式接地”的特性，达到同样的接地电阻，需要的接地体数量远远小于普通接地材料，可为用户节约更多的土地资源。 |
要达到低电阻接地（尤其在高电阻率地区）需要的接地体数量非常多，需占用非常大的场地。1欧姆以下的接地基本很难做到。 |
